​链条规格型号及其识别

链条规格型号及其识别

点击上方“小丸子非标机械设计”关注我们,每天学习一个机械设计相关知识点

链条规格型号及其识别大多数链条已列为国际标准, 发达国家国家标准或中国国家标准, 这些链条的链号标识, 不难从标准中查到。然而在链条国际贸易交往中,常常流行着美国、日本、德国、意大利、比利时等国家的链条企业链号, 使得我们的链条企业家们望之茫然无对, 束手无策。 故笔者就此做些引导,对于从事链条贸易的诸位,或许稍有裨益。

1、带有前缀的链号

( 1)RS系列直板滚子链 R—Roller S—Straight 例如 -RS40 即 08A 滚子链

(2)RO 系列弯板滚子链 R—Roller O—Offset 例如 -R O60 即 12A 弯板链

(3)RF 系列直边滚子链 R—Roller F—Fair 例如 -RF80 即 16A 直边滚子链

(4)SC系列齿形链(无声链) S—Silent C—Chain 来自 ANSI B29.2M 齿形链和链轮标准。例如 -SC3即 CL06 齿形链,节距为 9.525

(5)C 系列输送链 C—Conveyor 例如 -C2040 即 08A 双节距输送链 C2040 SL SL—Smallroller 小滚子 C2060L L—Large roller 大滚子 CA650 C —Conveyor A —Agriculture, 农机输送链小滚子型 Smali roller type 大滚子型 Large roller type

(6)L 系列板式链 L—Leaf chain 例如 AL422 即 A 型板式链,节距 12.7,组合 2×2 美国链号 1975年取消 BL546 即 B型板式链,节距 15.875,组合 4×6美国链号 LH0822 即 BL422,H—Heavy 重型 ISO 链号 LL1044 ,L—Light 轻型 ISO 链号

(7)M 系列公制链条 M—Metric measure例如 -M20 内节内宽为 1530mm 的滚子链,有 7种公制节距。

(8)W 系列焊接链 W—Welded

链条参数一

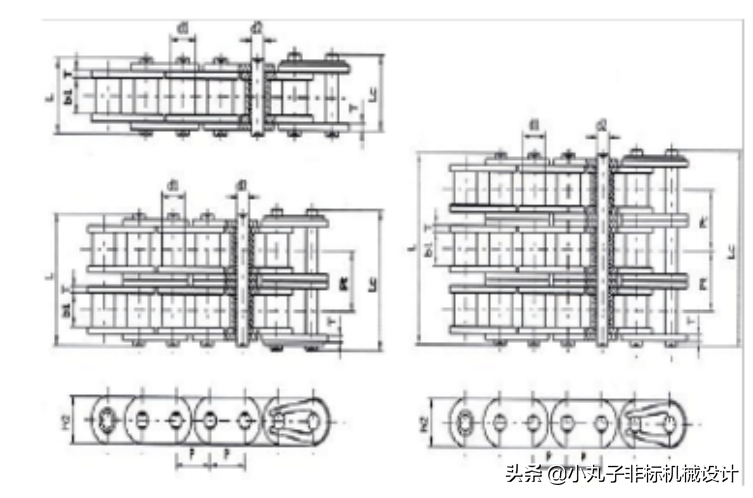

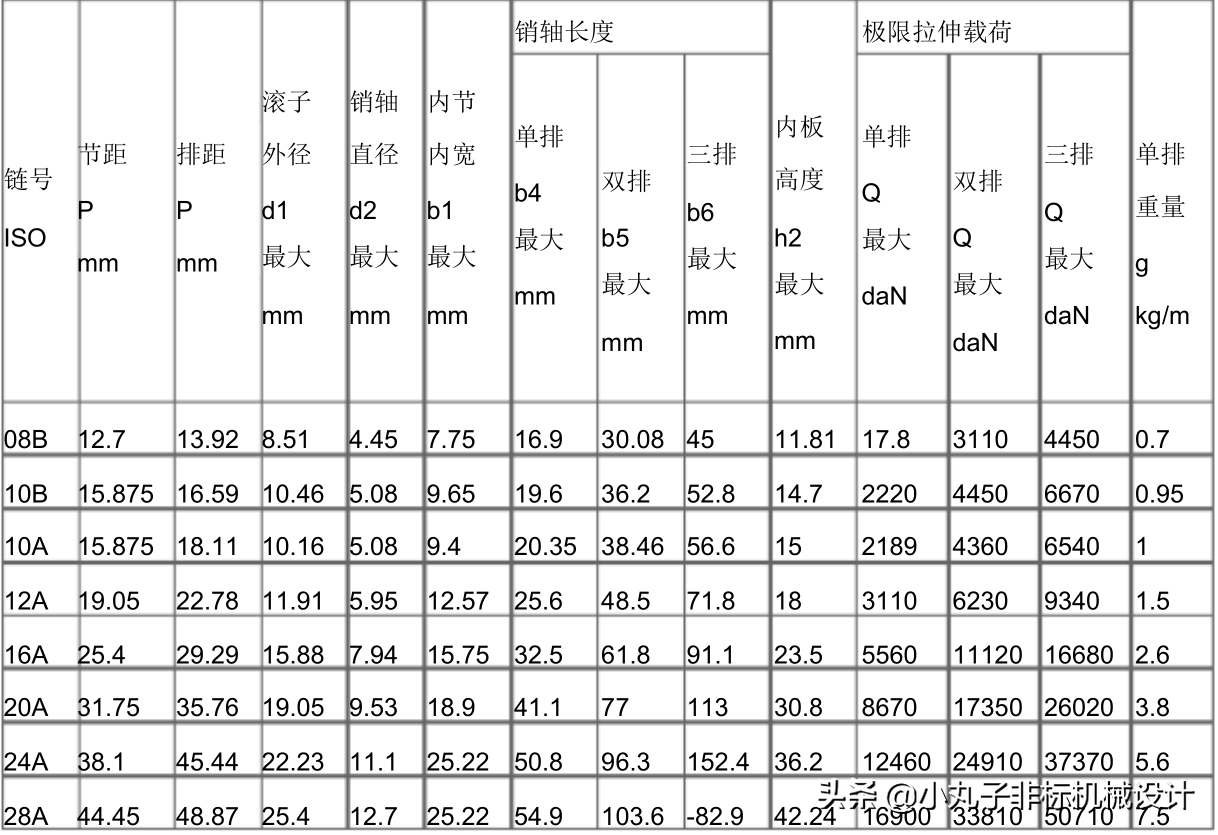

滚子链:

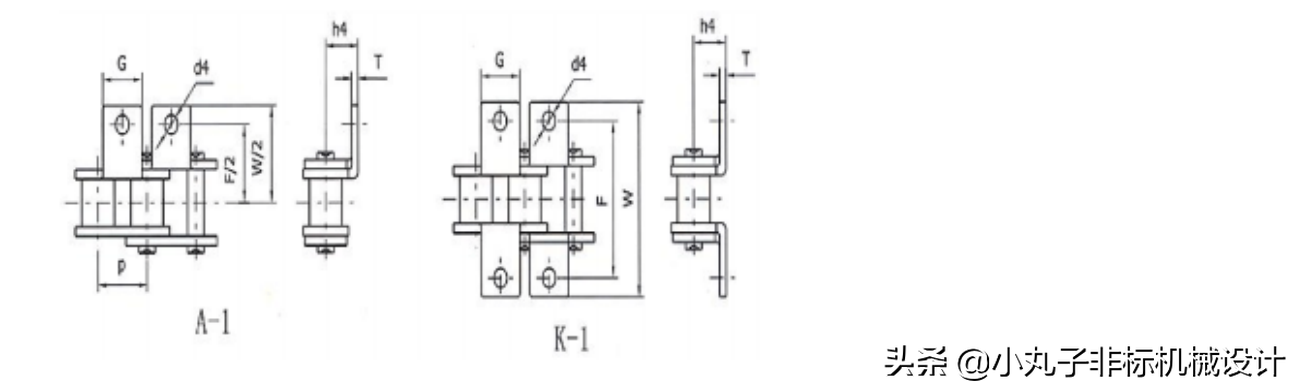

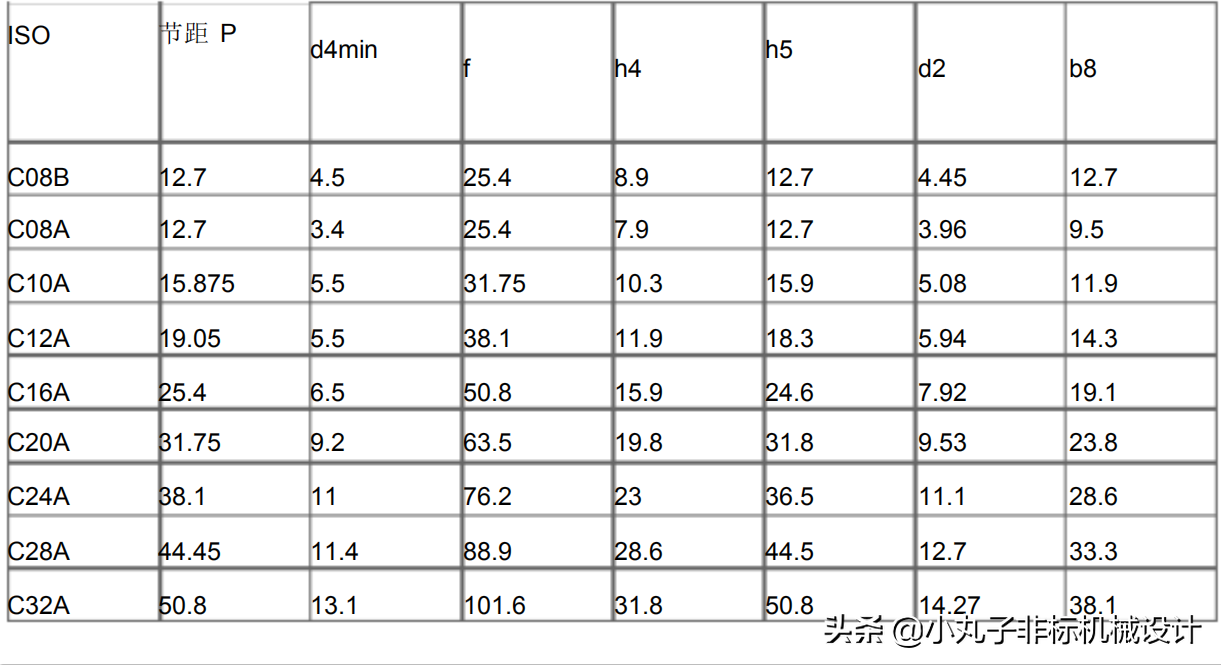

短节距滚子输送链

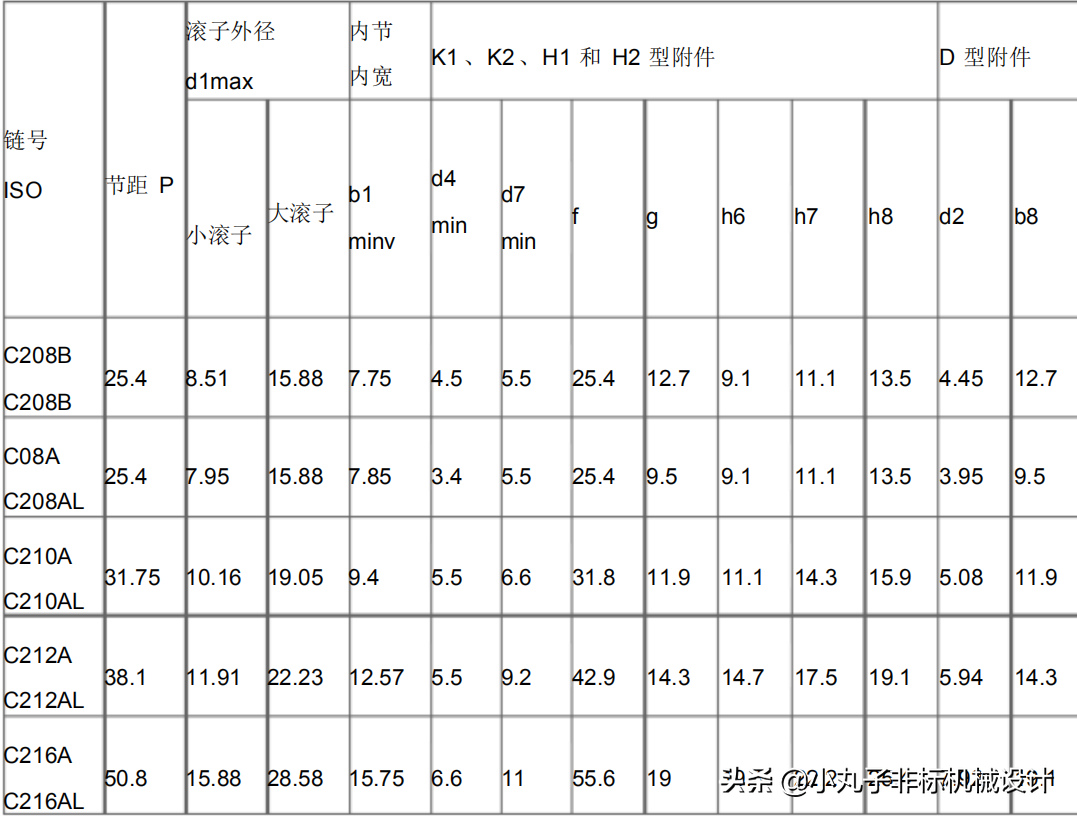

双节距输送链
