「图解」三相四相电表接线图与接线方法

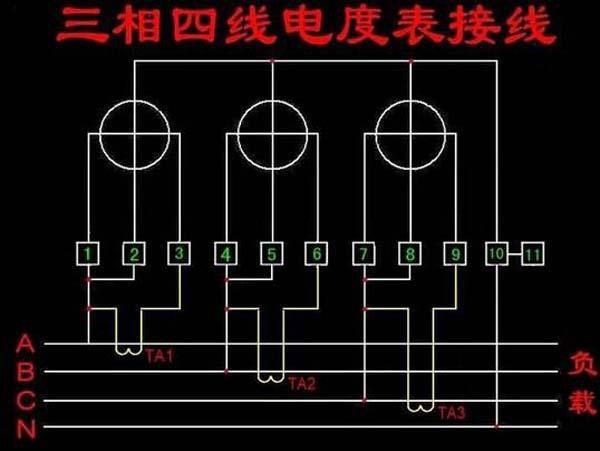

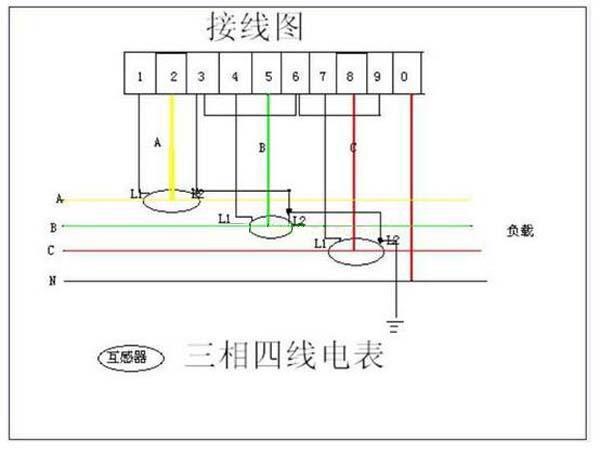

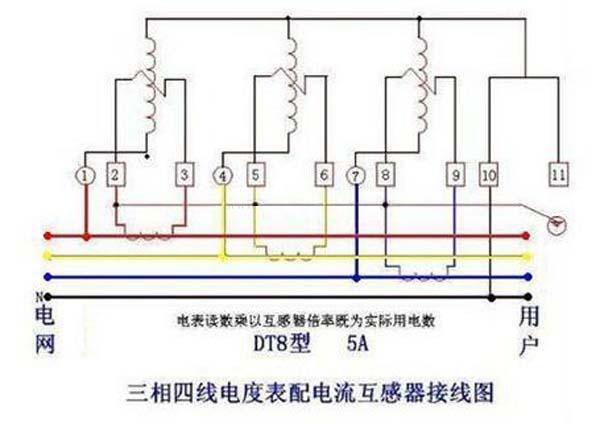

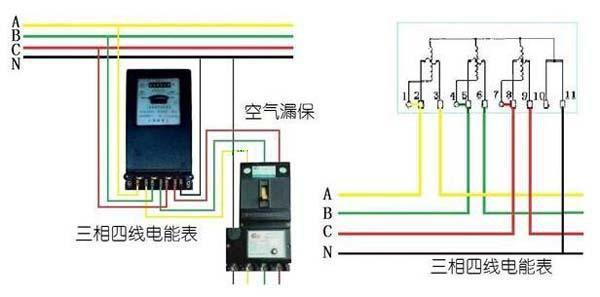

翻过接线端子盖就可以看到三相四线电表接线图。

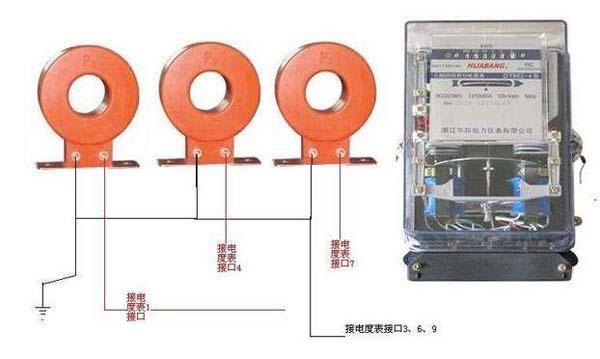

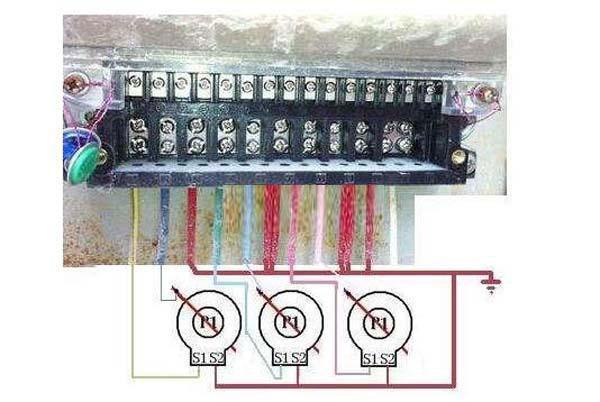

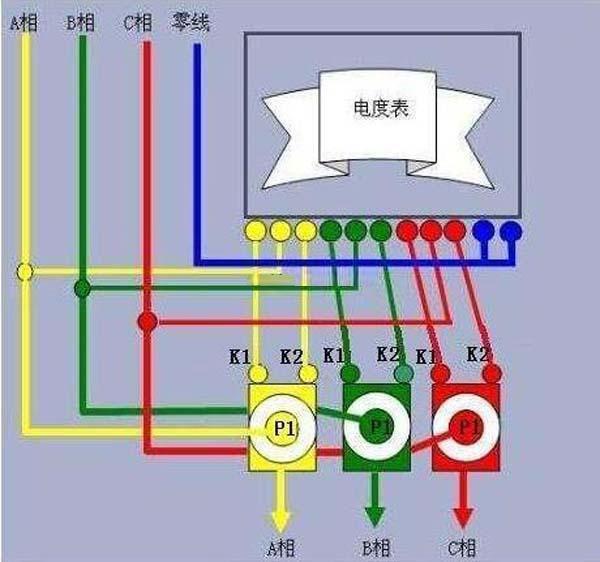

1、4、7接电流互感器二次侧S1端，即电流进线端；
3、6、9接电流互感器二次侧S2端,即电流出线端；
2、5、8分别接三相电源；
10、11是接零端。

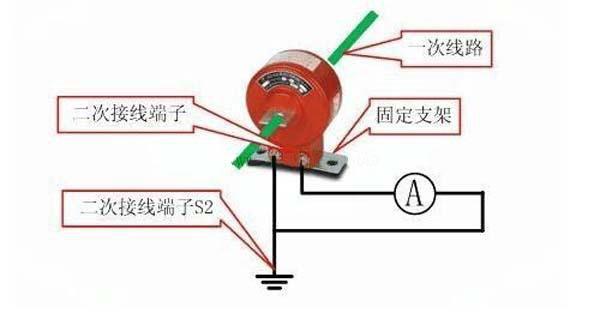

为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6为一组；7、8、9为一组。
