一、压缩机的结构特点

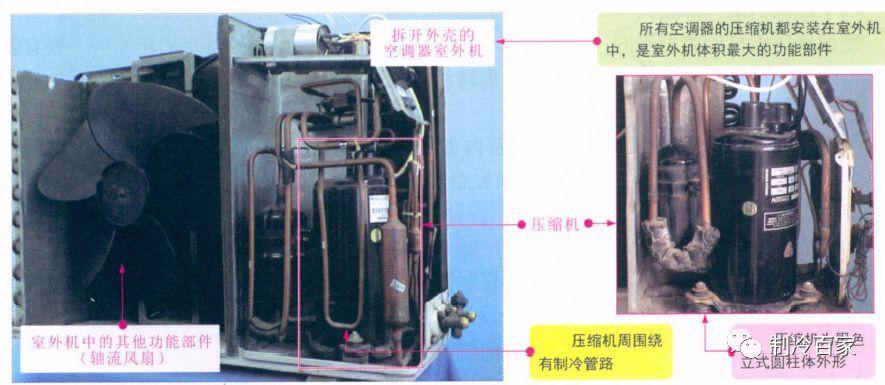

压缩机是空调器制冷剂循环的动力源，它驱动管路系统中的制冷剂往复循环，通过热交换达到制冷或制热的目的。压缩机安装在空调器的室外机中，一般为黑色立式圆柱体外形， 是室外机中体积最大的部件，被制冷器管路围绕，如下图所示：
不同类型的空调器中，压缩机的外形都大致相同，但由于空调器所具有的制冷（或制热）能力不同，因此所采用的压缩机类型也有所区别，即压缩机的内部结构有所区别。下 面，我们从压缩机的外部和内部两个方面，详细了解一下空调器中压缩机的结构特点。
二、压缩机的内部结构

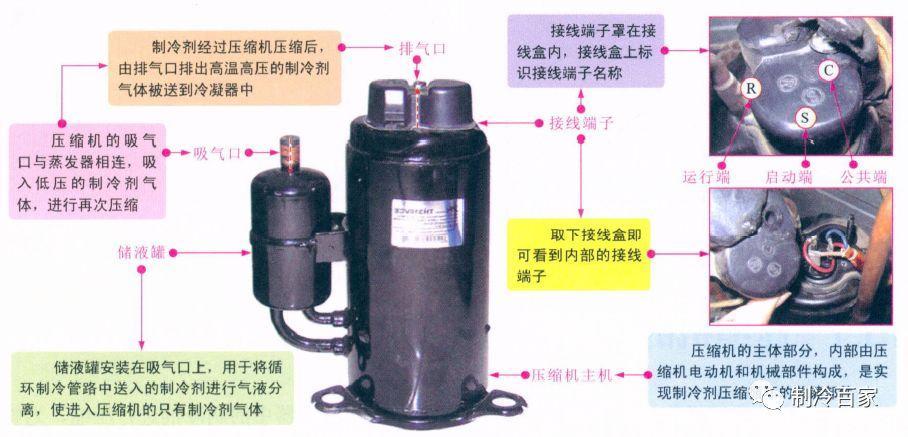

从压缩机的外部可看到，压缩机主要是由压缩机主机、接线端子、吸气口、排气口和储液罐等部分，如下图所示：
压缩机主机：
压缩机的主体部分，是实现制冷剂压缩循环的关键部件；
接线端子：
用来插 接供电线缆，为压缩机内部的电机提供供电电压；
吸气口和排气口：
与管路系统相连，其中吸气口吸入低压的制冷剂气体，经过压缩机压缩后，经排气口排出高温高压的制冷剂气体，压缩机两侧的管路形成高低压差，使制冷剂形成循环；
储液罐：
安装在吸气口上，用来对制冷剂中存在的少量液体进行储存。
三、压缩机的外部结构
空调器压缩机的类型不同，内部结构也不同。目前，空调器中的常用的压缩机主要有：
涡旋式压缩机
直流变速双转子压缩机
旋转活塞式压缩机
1）、涡旋式压缩机

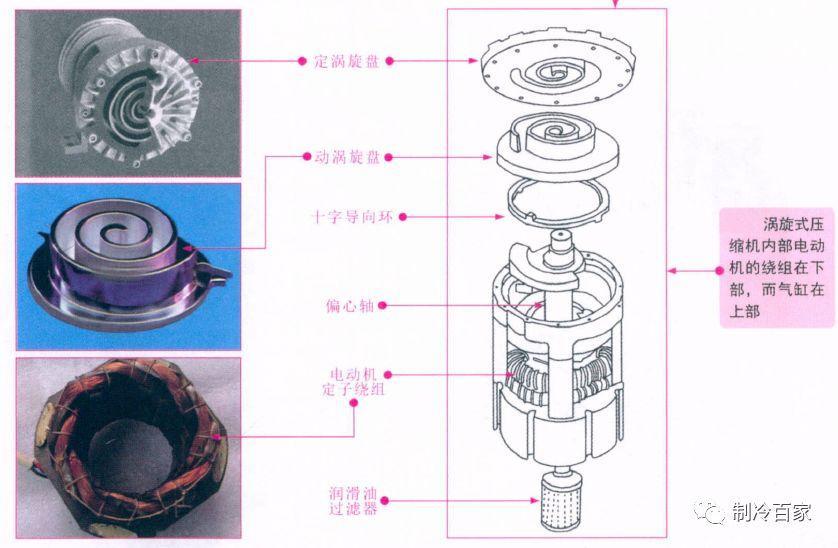

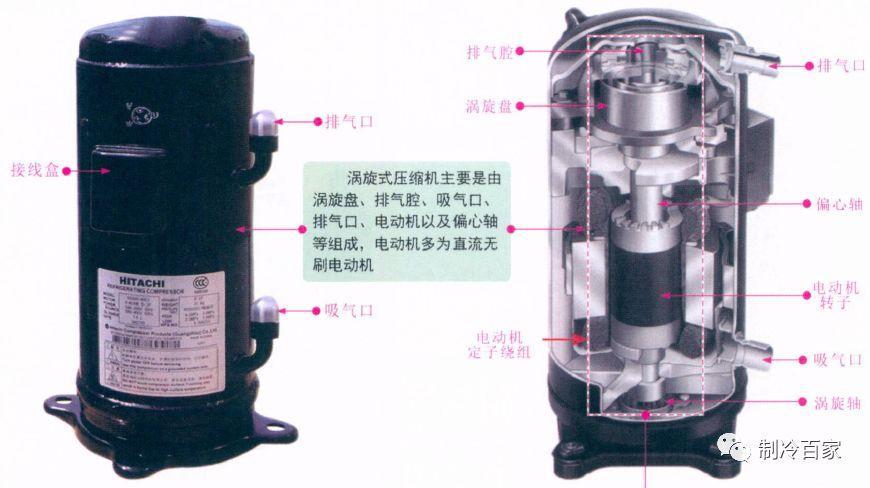

下图为涡旋式压缩机的实物外形及内部结构图：
涡旋式压缩机中，涡旋盘和电动机为其内部的主体部件。涡旋盘又分为定涡旋盘和动涡旋盘两部分。定涡旋盘固定在支架上, 动涡旋盘由偏心轴驱动，基于轴心运动。
2）、直流变速双转子压缩机

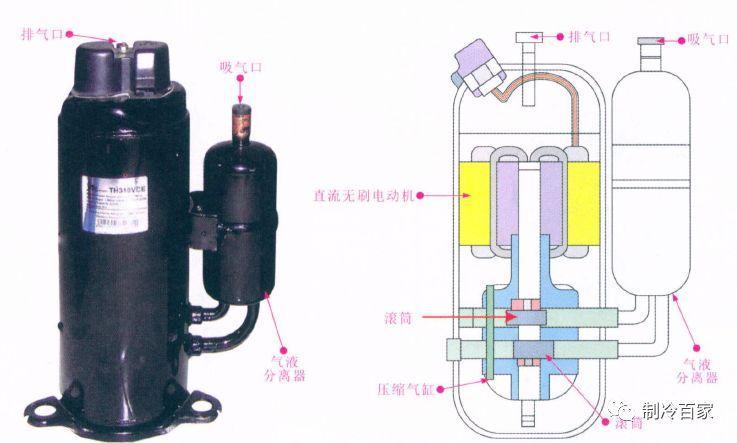

直流变速双转子压缩机主要是针对环保制冷剂R410a所设计的，其内部电动机也多为直 流无刷电动机。该类压缩机中，机械部分设计在压缩机机壳的底部，而直流无刷电动机则安 装在上部，通过直流无刷电动机对压缩机的气缸进行驱动，如下图所示：
从图中可以看到，直流变速双转子压缩机由2个气缸组成，此种结构不仅能够平衡两个 偏心滚筒旋转所产生的偏心力，使压缩机运行更平稳，还使气缸和滚筒之间的作用力降至最低，从而减小压缩机内部的机械磨损。
3）、旋转活塞式压缩机

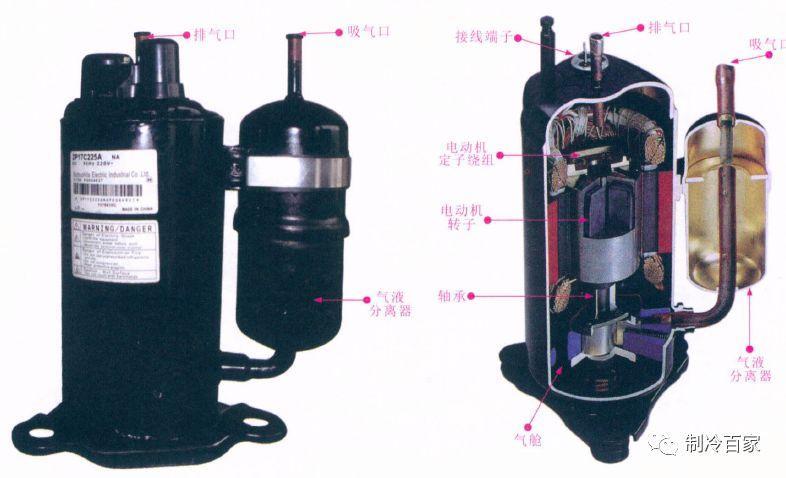

下图为旋转活塞式压缩机的实物外形以及内部结构：
可以看到，该类压缩机主要是 由壳体、接线端子、气液分离器组件、排气口和吸气口等组成。
旋转活塞式压缩机内部设有一个气舱，在气舱底部设有润滑油舱，用于承载压缩机的润滑油。
四、压缩机自带气液分离器作用与结构

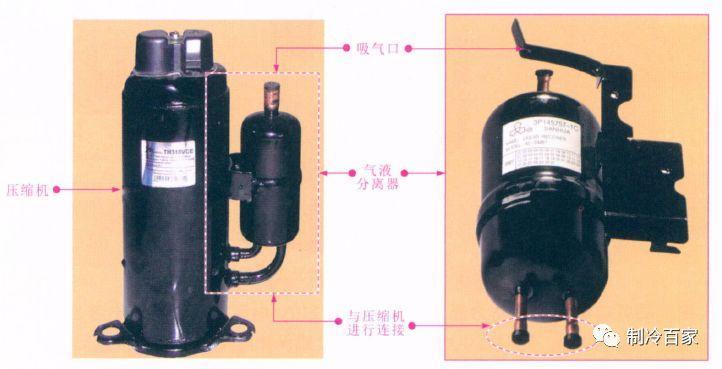

与压缩机进行连接的气液分离器主要用于将制冷管路中送入的制冷剂进行气液分离， 将气体送入压缩机中，将分离的液体进行储存，下图为气液分离器的实物外形以及内部结构；
